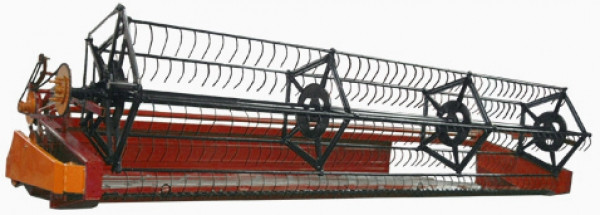

Жатка валковая навесная
Жатка валковая навесного типа модели ЖВН-6В «Ферзь» с МПН – модификация серийной жатки ЖВН-6В. Отличие от базовой модели – в системе подвески и привода рабочих органов.
Она выполняет при раздельном способе уборки скашивание и укладку в валки стеблей зерновых культур.
Этот вид техники можно применять и как прокосочник. Жатка навешивается на различные комбайны: «Сибиряк», «Енисей», «Енисей 1200», «Нива».
Агрегат оснащен платформой, расширяющейся к выбросному окну, а также бесшпренгельным молотиловом с граблинами высокой прочности, что обеспечивает качественное формирование волков и надежность работы.
Жатка обеспечивает:
— укладывание валка хорошего качества и оптимальной мощности;
— высокую продуктивность работы на скашивание и на подбор;
— облегчение условий труда механизатора
Технические характеристики
Название | Значение | Ед. изм. |
Ширина захвата | 6 | м |
Рабочая скорость | до 12 | км/ч |
Транспортная скорость | 18 | км/ч |
Производительность | 4,8 | га/ч |
Высота среза | 70…200 | мм |
Ширина платформы | 1070…1250 | мм |
Ширина выбросного окна | 1010…1250 | мм |
Кол-во двойных ходов ножа | 453,6 | дв.х/мин |
Частота вращения мотовила | 24…64 | об.мин. |
Масса | 1065 | кг |
Тип привода МПН по типу Schumacher
Оснащение:
- Мотовило - пятилопастное, одноэксцетриковое, противонамоточное с металлическими роликами, которые обеспечивают долговечность работы механизма наклона лопастей.
- Привод мотовила - цепной, с использованием предохранительной муфты, что обеспечивает бесперебойную работу узла на средней и высокой урожайности зерновых. Увеличен срок службы вариатора за счет применения новой конструкции вала и подшипников качения.
- Редуктор — конический, малогабаритный, в отличие от перекрестных ременных передач, которые увеличивают количество точек смазки и усложняют обслуживание кинематических передач, обеспечивает надежную работу рабочих органов жатки.
- Платформа — металлическая конструкция, выполненная из высококачественного профиля, ширина которой позволяет разместить шесть лент транспортера, что исключает потери колосом за жаткой при уборке высокорослых культур. Улучшена ремонтопригодность вала транспортера за счет соединения его с редуктором через цепную муфту.
- Ветровой щит — металлический, выполненный из высококачественного профиля, что позволяет увеличить жесткость конструкции жатки.
- Брус ножа — профильная цельнотянутая труба 60х40х4 и уголок цельнотянутый 50*50*5, обеспечивающие прямолинейность переднего бруса в горизонтальной и вертикальной плоскости.
- Прижим ножа — регулируемый, позволяющий просто и с высокой точностью выдержать зазор между сегментом и противорежущей пластиной, необходимый для качественного среза культур.
- Гидросистема — рукава высокого давления, использование которых позволяет увеличить надежность и срок службы гидравлики, а также упростить техническое обслуживание магистралей.
Работает в агрегате: с комбайнами «Нива», «Енисей», «Сибиряк».
ЖВН-6В-01, ЖВН-6В-04 — модификации ЖВН-6В «Ферзь» полностью подготовлена для работы с самоходными шасси косилок плющюлок КПС-5Г, Е-301, Е-302, Е-303, E-304.
Наша техника позволяет своевременно и качественно выполнить все агротехнические мероприятия! |
- Цена: Цену уточняйте
